Anwendung

• Anschluss von Terminalservern oder Schnittstellenkonzentratoren an Lichtwellenleiter
• V.24(RS232)/V.11(RS422) Geräteanschlüsse über LWL verbinden
• Reichweitenerhöhung
• galvanische Trennung
  ...

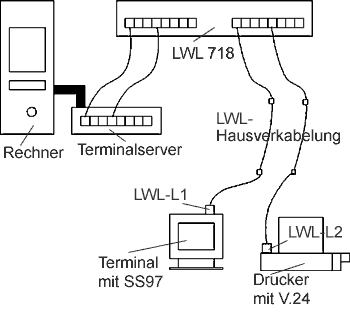

Die Mehrfachumsetzer benutzen die gleiche Technik wie die Einport-Umsetzer LWL L2, sind aber 8- oder 16-fach in einem 19-Zoll Gehäuse untergebracht. Im Rechnerraum können somit die Schnittstellenanschlüsse konzentriert werden. Die Endgeräte werden wiederum mit den Einzelportadaptern angeschlossen (je nach Schnittstelle bei V.24/RS232 mit LWL L2 und bei V.11/RS422 mit LWL L1).

LWL 718
setzt 8 V.24-Ports (RJ45 Buchsen) auf 8 LWL-Duplex-Leitungen um. Die V.24 Ports werden mit Adapter an die jeweils gewünschten Schnittstellen angepasst.

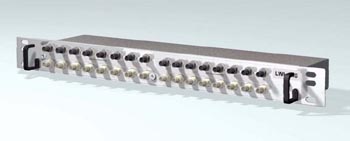

LWL 750
setzt 16 V.24-Ports auf 16 LWL-Duplex-Leitungen um. Die V.24 Ports werden über 3 50-polige Telco-Kabel (Anschluss auf der Rückseite des Gerätes) an die gewünschten Schnittstellen angeschlossen.

Bedienungsanleitung (PDF 100kB)

Kurzbeschreibung

• 8/16 Schnittstellen an 8/16 Duplex Lichtwellenleitern
• Umsetzung V.11(RS422) / V.24(RS232) auf LWL
• Potentialtrennung
• keine Störabstrahlung
• hohe Störfestigkeit
• Gebräuchliche Leitungstypen:
  50/125 und 62,5/125 Mikrometer
• Geräteanschluß bis 2 km bei 57600 Baud
• Umsetung V.11 auf V.24 möglich

Preise (nur für gewerbliche Anwender, fragen Sie nach unseren Wiederverkäuferkonditionen):
Preis pro Stück zuzgl. MwSt.

LWL 718   € 1062,-
LWL 750   € 2019,-
