Anwendung

• Anschluss von bis zu 16 V.11/RS422- oder V.24/RS232-Geräten über eine Duplex-LWL Leitung
• Verteilung von seriellen Schnittstellen über LWL-Hausverkabelung
• galvanische Trennung von Geräteschnittstellen
• sicheres Management von Switche
  ...

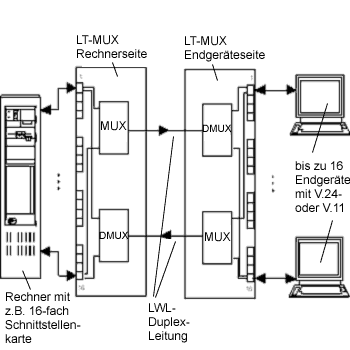

Die Multiplexer der Serie LT-MUX verbinden bis zu 16 Rechnerschnittstellen (V.24/RS232 oder V.11/RS422) über eine einzige Duplex Glasfaserleitung (Multimode) mit bis zu 16 Endgeräten (V.24/RS232 oder V.11/RS422). Dabei werden die Daten transparent übertragen, d.h. an den Multiplexern müssen keine Schnittstellenparameter eingestellt werden.

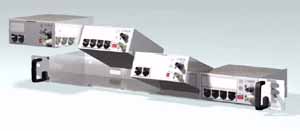

LT-MUX -4 kleines Gehäuse auch für Singlemode Die kleine Variante mit 2 oder 4 Geräteports

kann mit einem Einbaurahmen auch in 19-Zoll eingebaut werden.

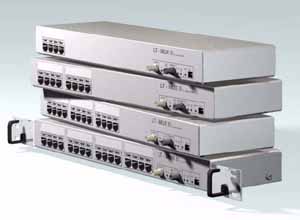

Die große Variante kann mit 4, 8, 12 oder 16 Ports ausgestattet werden. Für den 19-Zoll Einbau werden die Geräte mit Einbauwinkeln versehen.

In einem Multiplexer-Gehäuse sind optional 2 oder 4 (bei 1/4 19" Breite), 8, 12 oder 16 (bei 19" Breite) Ports untergebracht. Die V.24/V.11 Schnittstellen werden über RJ45-Buchsen angeschlossen, die LWL-Leitungen an ST-Buchsen. (LT-MUX-4 SingleM mit SC Stecker - alle anderen Stecker auf Wunsch)
Die RJ45-Buchsen sind mit Schiebeschalter von V.11 auf V.24-Belegung umschaltbar. Bei V.11 erfolgt die Flußkontrolle über die Software (z. B. XON/XOFF) der angeschlossenen Geräte. Bei V.24 steht zusätzlich das Signal S1 (DTR, DEE betriebsbereit) zur Verfügung.
Die Stromversorgung des Multiplexers erfolgt über ein externes Steckernetzteil. Für eine LWL-Strecke werden 2 Multiplexer benötigt.

Datenblatt
Preisliste
Bedienungsanleitung (PDF 120kB)

Kurzbeschreibung

• Bis zu 16 Schnittstellen an 2 Lichtwellenleitern

• Daten- und protokolltransparente Übertragung: keine Einstellungen am LT-MUX
• Gebräuchliche Leitungstypen:
  Multimode
  50/125 und 62,5/125 Mikrometer LWL Stecker ST

• LWL-Strecke Multimode bis 2 km
• V.24(RS232) / V.11(RS422) umschaltbar, bis 57600 Baud
• Potentialtrennung
• keine Störabstrahlung über die LWL-Leitung
• hohe Störfestigkeit


• LT-MUX-4 kleines Gehäuse auch für Singlemode (Monofaser) 9/125 Mikrometer; 1310nm
  LWL-Stecker SC
