LES UEB-Kit V2x

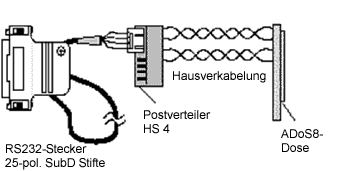

Das Kit V2x verbindet einen Rechner mit V.24-Schnittstelle (25-polig SUB-D Buchse) mit einer 4-Draht Hausverkabelung.

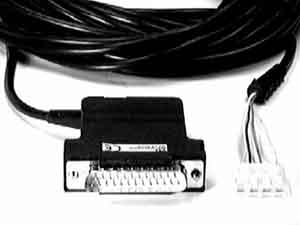

Standard-Kit:
25-poliger SUB-D Stecker Stifte (Rechnerseite),
10m ungeschirmte Leitung, RJ45 (Hausverkabelungsseite).

Der Stecker auf Hausverkabelungsseite ist beliebig wählbar. Auch andere Leitungslängen sind möglich.
Auf Wunsch kann das Kit auch mit geschirmter Leitung geliefert werden. Beispiel : HS4 Stecker

Datenübertragung:

• Schnittstellenumsetzung von V.24(RS232) nach "4-Draht"
• Datenrate:
  bis 38400 Baud bei 1 km Entfernung
• Übertragungsmodus:
  Protokoll-Transparent, duplex
• Flußkontrolle:
  muß per Software erfolgen , z. B. XON/XOFF
• Stecker:
  9-polig SUB-D Stifte / RJ45 Stecker
• Leitungstyp:
  2 x 2, ungeschirmt (paarig verseilt)

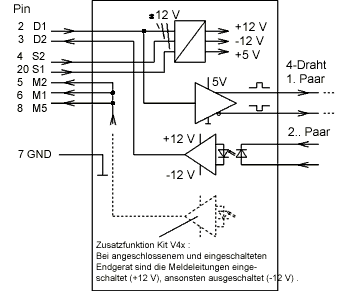

Elektrische Werte:

• Stromversorgung:
  über die Daten- und Statusleitungen der RS232
• Nennstrom:
  ca. 12mA
• Überspannungsschutz:
  durch Schutzdioden
• Galvanische Trennung:
  durch Optokoppler
• Eingangspannung: +/- 7 Volt bis +/- 15 Volt

Normen:

• Erfüllt die europäischen Normen (CE) : EN 55022/4.1987
  EN 50082-1 1992

Temperaturbereich:

• normale Büroumgebung (Klasse B)

Abmessungen:

• RS232-Stecker: 57 x 16 x 55 (L x B x H in mm)
• HS4 -Stecker: 18 x 21 x 8 (L x B x H in mm)
• Leitung: 10 m lang
