LES UEB-Kit V1x

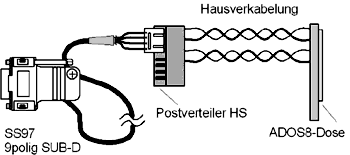

Das Kit V1x verbindet einen Rechner mit SS97-Schnittstelle (9-polig SUB-D Buchse) mit einer 4-Draht Hausverkabelung.
Rechnerbeispiel: MX 300

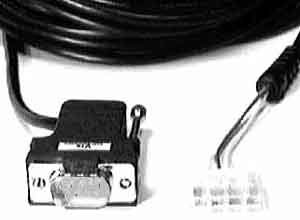

Standard-Kit:
9-poliger SUB-D Stecker Stifte (Rechnerseite),
10m ungeschirmte Leitung, 4-poliger Flachstecker
Typ HS mit Zugentlastung (Hausverkabelungsseite).

Der Stecker auf Hausverkabelungsseite ist beliebig wählbar. Auch andere Leitungslängen sind möglich.
Auf Wunsch kann das Kit auch mit geschirmter Leitung geliefert werden.

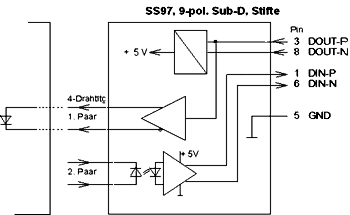

Datenübertragung:

• Schnittstellenumsetzung von SS97 nach "4-Draht"
• Datenrate:
  bis 38400 Baud bei 1 km Entfernung
• Übertragungsmodus:
  Protokoll-Transparent, duplex
• Flußkontrolle:
  muß per Software erfolgen , z. B. XON/XOFF
• Stecker:
  9-polig SUB-D Stifte / 4-polig HS-Flachstecker
• Leitungstyp:
  2 x 2, ungeschirmt (paarig verseilt)

Elektrische Werte:

• Stromversorgung:
  über die Datenleitungen der SS97
• Nennstrom:
  ca. 25mA
• Überspannungsschutz:
  durch Schutzdioden
• Galvanische Trennung:
  durch Optokoppler

Normen:

• Erfüllt die europäischen Normen (CE) : EN 55022/4.1987
  EN 50082-1 1992

Temperaturbereich:

• normale Büroumgebung (Klasse B)

Abmessungen:

• SS97-Stecker: 46 x 32 x 16 (L x B x H in mm)
• HS4 -Stecker: 18 x 21 x 8 (L x B x H in mm)
• Leitung: 10 m lang
