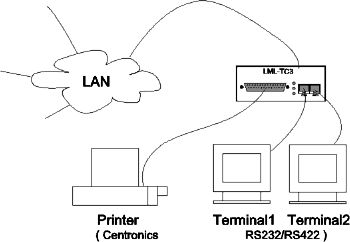

Einsatz als Terminal/Printserver                 LML-TC3

Beispiel 1:
Als Terminal/Printserver kann mit dem LML-TC3 ein alphanumerischer Arbeitsplatz mit zwei Monitoren und einem Drucker angeschlossen werden.
Diese Notwendigkeit ergibt sich z.B. bei kompletter Umstellung der Anschlusstechnik auf TCP/IP, wobei die Geräte einzelner Abteilungen nicht LAN-fähig sind oder werden (z.B. weil ein Standard PC nicht betriebs- und bedienungssicher genug ist). So können z.B. LAN-Anbindungen zu einer UNIX-Datenbank über vorhandene Terminals realisiert werden.

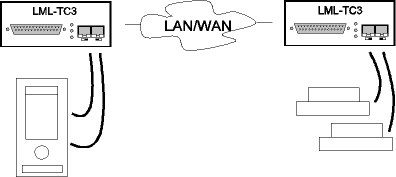

Einsatz als V.11/V.24 - Verlängerung        LML-TC3

Beispiel 2:
Bei der Zentralisierung der Server verbleiben nur noch LAN-PCs in den Filialen. Es gibt aber noch Geräte zur Datenerfassung, die über RS232 an den Server angeschlossen werden müssen. Über das Netzwerk und ISDN-Router verlängern zwei LML-TC3 die serielle Schnittstelle. Die "alte" Software kann weiterverwendet werden, es sind keine Anpassungen der Schnittstellen erforderlich. Es können so zwei Geräte abgesetzt werden.
Hinweis: Auch Altgeräte mit Siemens Schnittstelle 97 können so weiter verwendet werden.

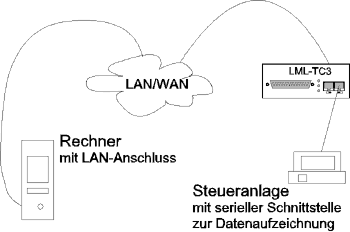

Einsatz als Datenlogger                          LML-TC3

Beispiel 3a: Datenaufzeichnung von V.24/V.11
Daten einer Anlage (z.B. Messwerte, Gesprächsdatensätze)) wurden bisher auf einen Drucker ausgegeben. Diese Werte sollen nun gespeichert und im LAN abrufbar sein.
Für die Anwendung ist ein konfigurierbares Programm vorhanden, das die Daten auf dem LML-TC3 speichert. Über LAN oder eine Wählverbindeung können die Daten mit FTP abgeholt werden.
Für Anwendung und Speicherung stehen 10 MByte Flash - Speicher zur Verfügung.
Sollten Daten im Eingabepuffer bei Netzausfall auch gespeichert werden, steht eine Variante mit batteriegepuffertem Zwischenspeicher (128 K) zur Verfügung

.

Beispiel 3b: Datenaufzeichnung LAN
Daten einer Anlage werden Daten in das Netzwerk gesendet. Eine Anwendung, die als Server od. Client im LML läuft speichert die Daten. Über FTP (LAN od. ppp) können diese Daten dann abgeholt werden. Zur Datenspeicherung stehen 10 MByte zur Verfügung.

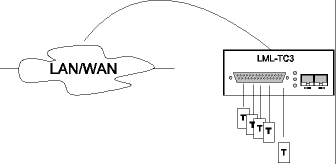

Einsatz Messwerterfassung                           LML-TC3

Beispiel 4: Messwerterfassung:

Daten von 1-8 Fühler (Temperatur und Luftfeuchte) werden von einer Anwendung erfasst und ausgewertet. Im LAN/WAN stehen Temperatur, Luftfeuchte und Taupunkt zur Verfügung.

Auswerten der Daten, auf MAX oder MIN, Ereignismeldung ec. kann durch die Anwendung erfolgen.

Fühler KF-3000 mit Schnittstellenanpassung (Leitungslänge bis 10m) EURO 25.- (ohne MwSt)

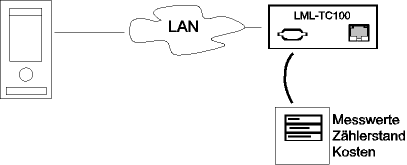

Einsatz COM Server mit Speicher               LML-TC100

Beispiel 5: COM- Server mit Datenspeicher:

Messwerte, Zählerstände von V.24 Geräten werden über den LML-TC100 in das LAN gesendet.
Bei Ausfall der LAN Verbindung werden die Daten im LML batteriegepuffert zwischengespeichert und bei Wiederkehren der Verbindung sofort ins LAN gesendet.

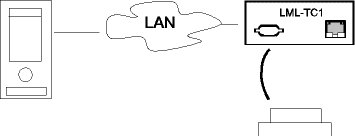

Einsatz COM Server                            LML-TC1

Beispiel 6: COM- Server

Messwerte, Daten von V.24 Geräten werden über den LML-TC100 in das LAN gesendet.

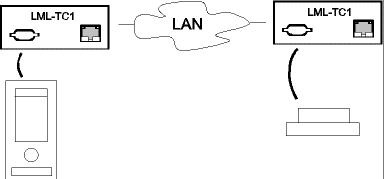

Einsatz als V.24 - Verlängerung                   LML-TC1

Beispiel 7 : BOX to BOX Betrieb
Drucker, Torschließanlagen können so schnell in ein vorhandenes LAN Netz eingebunden werden.

Datenblatt
Bedienungsanleitung (pdf)
Preisliste

LML-TC3 Einsatz als ....
weitere Anwendungen, wie z.B. Steuerung und Konfigurierung von Geräten über einen kleinen WEB-Server, der auf dem LML-TC3 läuft. Damit ist dann eine Konfigurierung oder das Auslesen von Daten mit einem Standard-Browser möglich ...
